齒條的測量

齒條的測量兩大方法：

1、用齒輪卡尺測量：

在銑床上加工齒條時,主要測量齒厚和齒距的尺寸。用齒輪卡尺測量齒條齒厚的方法,與測量齒輪的齒厚相同。

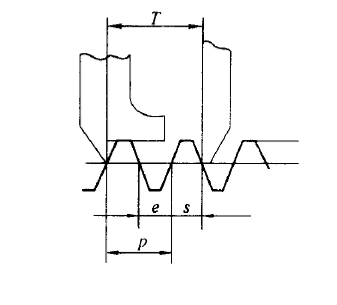

實際齒距p=T-s,測得的p值符合圖樣要求,即為合格。

2、用圓棒測量：

用圓棒測量齒距的方法,在測量時,把圓棒放入齒槽內,使兩根圓棒的一端均伸出齒槽,并輕輕壓牢,用千分尺測得M值,則齒距p為：

式中d—圓棒直徑(mm)。

測量直齒條和斜齒條的方法相同,對斜齒條來說,測到的是法向齒距pn,故在測量時,要測量兩圓棒間的垂直距離。

以上就是齒條測量的相關說明，包括但不僅限于，如有更新恕不另行通知，更多內容可向峰茂加工廠家免費咨詢。
